Seat Altea XL 2008 Manuel du propriétaire (in French)

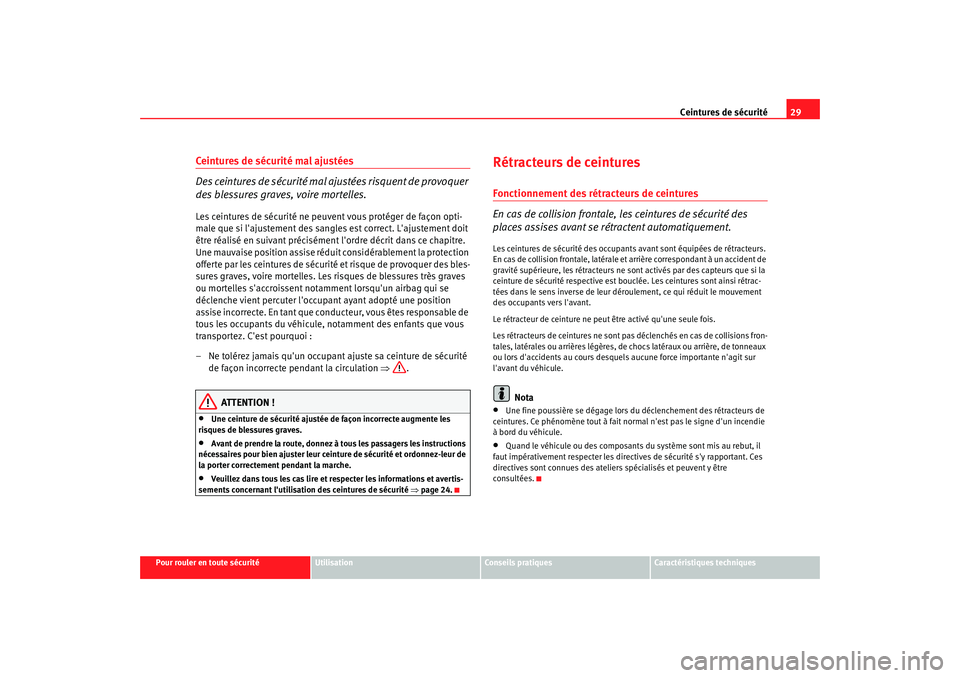

Ceintures de sécurité29
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Ceintures de sécurité mal ajustées
Des ceintures de sécurité mal aj ustées risquent de provoquer
des blessures graves, voire mortelles.Les ceintures de sécurité ne peuvent vous protéger de façon opti-
male que si l'ajustement des sangles est correct. L'ajustement doit
être réalisé en suivant précisément l'ordre décrit dans ce chapitre.
U n e m a u v a i s e p o s i t i o n a s s i s e r é d u i t c o n s i d é r a b l e m e n t l a p r o t e c t i o n
offerte par les ceintures de sécurité et risque de provoquer des bles-
sures graves, voire mortelles. Les risques de blessures très graves
ou mortelles s'accroissent notamment lorsqu'un airbag qui se
déclenche vient percuter l'occupant ayant adopté une position
assise incorrecte. En tant que conducteur, vous êtes responsable de
tous les occupants du véhicule, notamment des enfants que vous
transportez. C'est pourquoi :
– Ne tolérez jamais qu'un occupant ajuste sa ceinture de sécurité de façon incorrecte pendant la circulation ⇒.
ATTENTION !
•
Une ceinture de sécurité ajustée de façon incorrecte augmente les
risques de blessures graves.
•
Avant de prendre la route, donnez à tous les passagers les instructions
nécessaires pour bien ajuster leur ceinture de sécurité et ordonnez-leur de
la porter correctement pendant la marche.
•
Veuillez dans tous les cas lire et respecter les informations et avertis-
sements concernant l'utilisation des ceintures de sécurité ⇒page 24.
Rétracteurs de ceinturesFonctionnement des rétracteurs de ceintures
En cas de collision frontale, les ceintures de sécurité des
places assises avant se rétractent automatiquement.Les ceintures de sécurité des occupants avant sont équipées de rétracteurs.
En cas de collision frontale, latérale et arrière correspondant à un accident de
gravité supérieure, les rétracteurs ne so nt activés par des capteurs que si la
ceinture de sécurité respective est bouc lée. Les ceintures sont ainsi rétrac-
tées dans le sens inverse de leur déroulement, ce qui réduit le mouvement
des occupants vers l'avant.
Le rétracteur de ceinture ne peut être activé qu'une seule fois.
Les rétracteurs de ceintures ne sont pas déclenchés en cas de collisions fron-
tales, latérales ou arrières légères, de chocs latéraux ou arrière, de tonneaux
ou lors d'accidents au cours desquels aucune force importante n'agit sur
l'avant du véhicule.
Nota
•
Une fine poussière se dégage lors du déclenchement des rétracteurs de
ceintures. Ce phénomène tout à fait normal n'est pas le signe d'un incendie
à bord du véhicule.
•
Quand le véhicule ou des composants du système sont mis au rebut, il
faut impérativement respecter les directives de sécurité s'y rapportant. Ces
directives sont connues des ateliers spécialisés et peuvent y être
consultées.
altea_XL frances.book Seite 29 Fr eitag, 14. September 2007 9:24 09

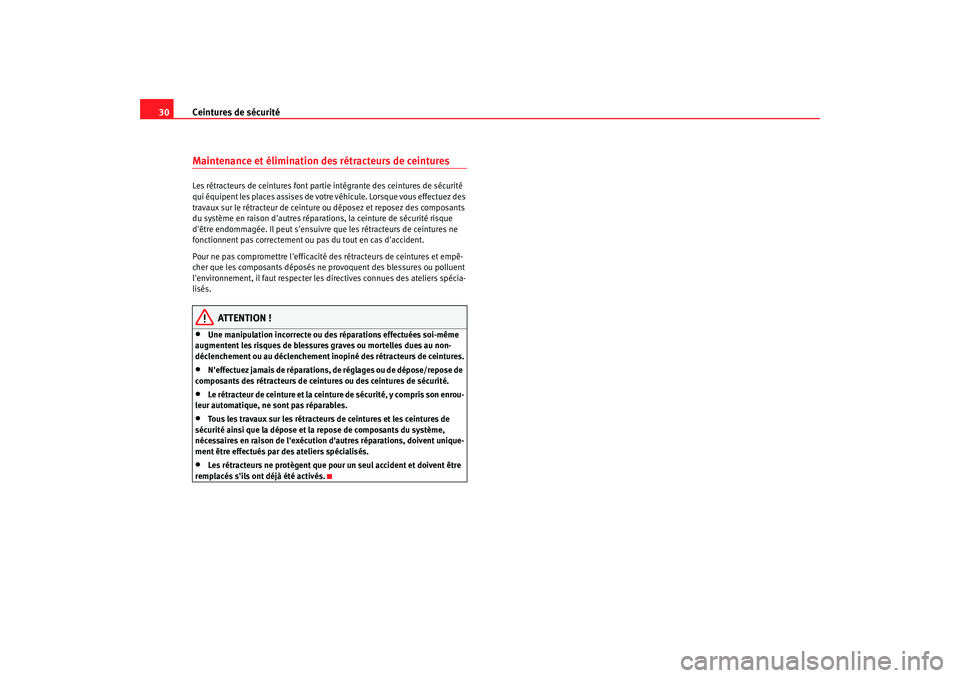

Ceintures de sécurité
30Maintenance et élimination des rétracteurs de ceinturesLes rétracteurs de ceintures font partie intégrante des ceintures de sécurité
qui équipent les places assises de votre véhicule. Lorsque vous effectuez des
travaux sur le rétracteur de ceinture ou déposez et reposez des composants
du système en raison d'au tres réparations, la ceinture de sécurité risque
d'être endommagée. Il peut s'ensuivre que les rétracteurs de ceintures ne
fonctionnent pas correctement ou pas du tout en cas d'accident.
Pour ne pas compromettre l'efficacité des rétracteurs de ceintures et empê-
cher que les composants déposés ne provoquent des blessures ou polluent
l'environnement, il faut respecter les di rectives connues des ateliers spécia-
lisés.
ATTENTION !
•
Une manipulation incorrecte ou des réparations effectuées soi-même
augmentent les risques de blessures graves ou mortelles dues au non-
déclenchement ou au déclenchement inopiné des rétracteurs de ceintures.
•
N'effectuez jamais de réparations, de réglages ou de dépose/repose de
composants des rétracteurs de ceintures ou des ceintures de sécurité.
•
Le rétracteur de ceinture et la ceinture de sécurité, y compris son enrou-
leur automatique, ne sont pas réparables.
•
Tous les travaux sur les rétracteurs de ceintures et les ceintures de
sécurité ainsi que la dépose et la repose de composants du système,
nécessaires en raison de l'exécution d'autres réparations, doivent unique-
ment être effectués par des ateliers spécialisés.
•
Les rétracteurs ne protègent que pour un seul accident et doivent être
remplacés s'ils ont déjà été activés.
altea_XL frances.book Seite 30 Fr eitag, 14. September 2007 9:24 09

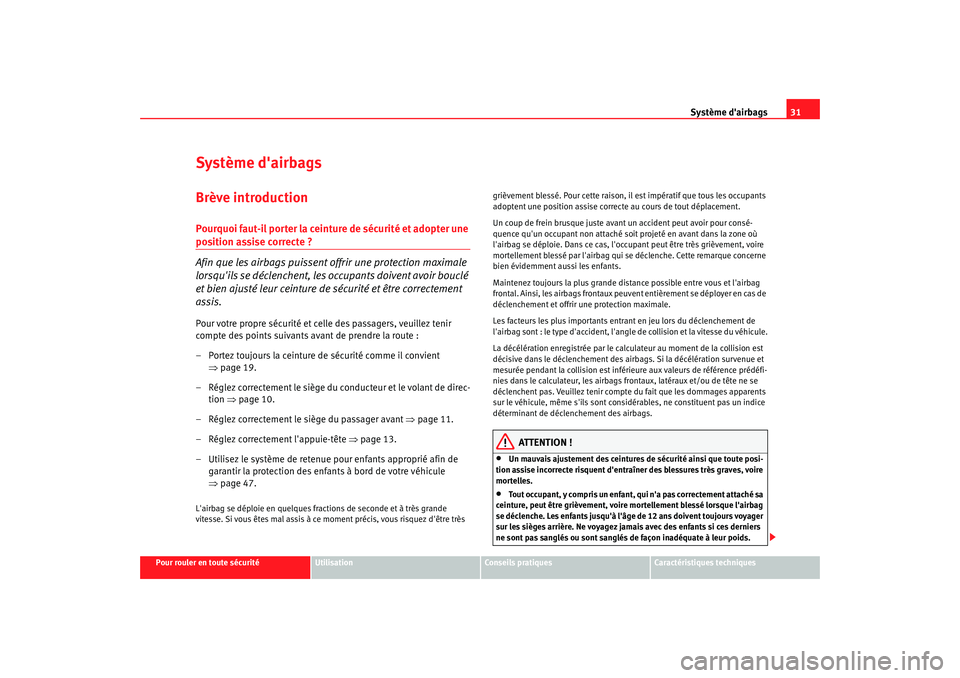

Système d'airbags31
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Système d'airbagsBrève introductionPourquoi faut-il por ter la ceinture de sécurité et adopter une position assise correcte ?
Afin que les airbags puissent offrir une protection maximale
lorsqu'ils se déclenchent, les occupants doivent avoir bouclé
et bien ajusté leur ceinture de sécurité et être correctement
assis.Pour votre propre sécurité et celle des passagers, veuillez tenir
compte des points suivants avant de prendre la route :
– Portez toujours la ceinture de sécurité comme il convient
⇒page 19.
– Réglez correctement le siège du conducteur et le volant de direc- tion ⇒page 10.
– Réglez correctement le siège du passager avant ⇒page 11.
– Réglez correctement l'appuie-tête ⇒page 13.
– Utilisez le système de retenue pour enfants approprié afin de garantir la protection des enfants à bord de votre véhicule
⇒page 47.L'airbag se déploie en quelques frac tions de seconde et à très grande
vitesse. Si vous êtes mal assis à ce moment précis, vous risquez d'être très grièvement blessé. Pour cette raison, il est impératif que tous les occupants
adoptent une position assise correcte au cours de tout déplacement.
Un coup de frein brusque juste avant un accident peut avoir pour consé-
quence qu'un occupant non attaché soit projeté en avant dans la zone où
l'airbag se déploie. Dans ce cas, l'oc
cupant peut être très grièvement, voire
mortellement blessé par l'airbag qui se déclenche. Cette remarque concerne
bien évidemment aussi les enfants.
Maintenez toujours la plus grande distance possible entre vous et l'airbag
frontal. Ainsi, les airbags frontaux peuve nt entièrement se déployer en cas de
déclenchement et offrir une protection maximale.
Les facteurs les plus importants entrant en jeu lors du déclenchement de
l'airbag sont : le type d'accident, l'angle de collision et la vitesse du véhicule.
La décélération enregistrée par le calculateur au moment de la collision est
décisive dans le déclenchement des airbags. Si la décélération survenue et
mesurée pendant la collision est inférieure aux valeurs de référence prédéfi-
nies dans le calculateur, les airbags frontaux, latéraux et/ou de tête ne se
déclenchent pas. Veuillez tenir compte du fait que les dommages apparents
sur le véhicule, même s'ils sont considérables, ne constituent pas un indice
déterminant de déclenchement des airbags.
ATTENTION !
•
Un mauvais ajustement des ceintures de sécurité ainsi que toute posi-
tion assise incorrecte risquent d'entraîner des blessures très graves, voire
mortelles.
•
Tout occupant, y compris un enfant, qui n'a pas correctement attaché sa
ceinture, peut être grièvement, voire mortellement blessé lorsque l'airbag
se déclenche. Les enfants jusqu'à l'âge de 12 ans doivent toujours voyager
sur les sièges arrière. Ne voyagez jamais avec des enfants si ces derniers
ne sont pas sanglés ou sont sanglés de façon inadéquate à leur poids.
altea_XL frances.book Seite 31 Fr eitag, 14. September 2007 9:24 09

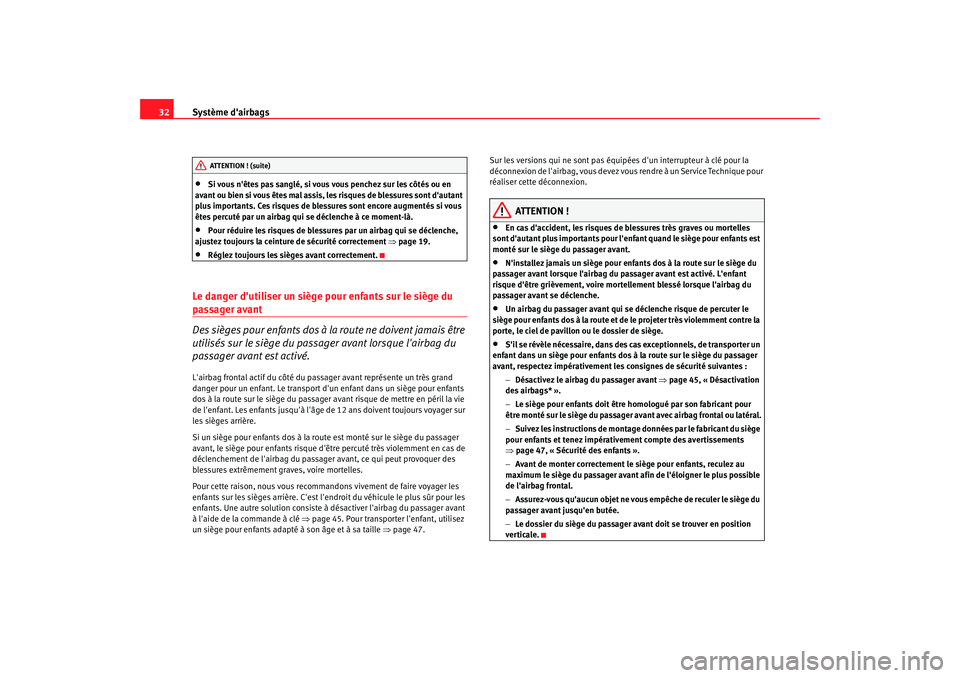

Système d'airbags
32•
Si vous n'êtes pas sanglé, si vous vous penchez sur les côtés ou en
avant ou bien si vous êtes mal assis, les risques de blessures sont d'autant
plus importants. Ces risques de blessu res sont encore augmentés si vous
êtes percuté par un airbag qui se déclenche à ce moment-là.
•
Pour réduire les risques de blessures par un airbag qui se déclenche,
ajustez toujours la ceinture de sécurité correctement ⇒page 19.
•
Réglez toujours les sièges avant correctement.
Le danger d'utiliser un siège pour enfants sur le siège du passager avant
Des sièges pour enfants dos à la route ne doivent jamais être
utilisés sur le siège du passag er avant lorsque l'airbag du
passager avant est activé.L'airbag frontal actif du côté du passager avant représente un très grand
danger pour un enfant. Le transport d'un enfant dans un siège pour enfants
dos à la route sur le siège du passager avant risque de mettre en péril la vie
de l'enfant. Les enfants jusqu'à l'âge de 12 ans doivent toujours voyager sur
les sièges arrière.
Si un siège pour enfants dos à la route est monté sur le siège du passager
avant, le siège pour enfants risque d'être percuté très violemment en cas de
déclenchement de l'airbag du passager avant, ce qui peut provoquer des
blessures extrêmement graves, voire mortelles.
Pour cette raison, nous vous recommandons vivement de faire voyager les
enfants sur les sièges arrière. C'est l'en droit du véhicule le plus sûr pour les
enfants. Une autre solution consiste à désactiver l'airbag du passager avant
à l'aide de la commande à clé ⇒page 45. Pour transporter l'enfant, utilisez
un siège pour enfants adapté à son âge et à sa taille ⇒page 47. Sur les versions qui ne sont pas équipées d'un interrupteur à clé pour la
déconnexion de l'airbag, vous devez vous rendre à un Service Technique pour
réaliser cette déconnexion.
ATTENTION !
•
En cas d'accident, les risques de blessures très graves ou mortelles
sont d'autant plus importants pour l'en fant quand le siège pour enfants est
monté sur le siège du passager avant.
•
N'installez jamais un siège pour enfants dos à la route sur le siège du
passager avant lorsque l'airbag du passager avant est activé. L'enfant
risque d'être grièvement, voire morte llement blessé lorsque l'airbag du
passager avant se déclenche.
•
Un airbag du passager avant qui se déclenche risque de percuter le
siège pour enfants dos à la route et de le projeter très violemment contre la
porte, le ciel de pavillon ou le dossier de siège.
•
S'il se révèle nécessaire, dans des cas exceptionnels, de transporter un
enfant dans un siège pour enfants dos à la route sur le siège du passager
avant, respectez impérativement les consignes de sécurité suivantes :
−Désactivez le airbag du passager avant ⇒page 45, « Désactivation
des airbags* ».
− Le siège pour enfants doit être homologué par son fabricant pour
être monté sur le siège du passager avant avec airbag frontal ou latéral.
− Suivez les instructions de montage données par le fabricant du siège
pour enfants et tenez impérativement compte des avertissements
⇒ page 47, « Sécurité des enfants ».
− Avant de monter correctement le siège pour enfants, reculez au
maximum le siège du passager avant afin de l'éloigner le plus possible
de l'airbag frontal.
− Assurez-vous qu'aucun objet ne vous empêche de reculer le siège du
passager avant jusqu'en butée.
− Le dossier du siège du passager av ant doit se trouver en position
verticale.
ATTENTION ! (suite)
altea_XL frances.book Seite 32 Fr eitag, 14. September 2007 9:24 09

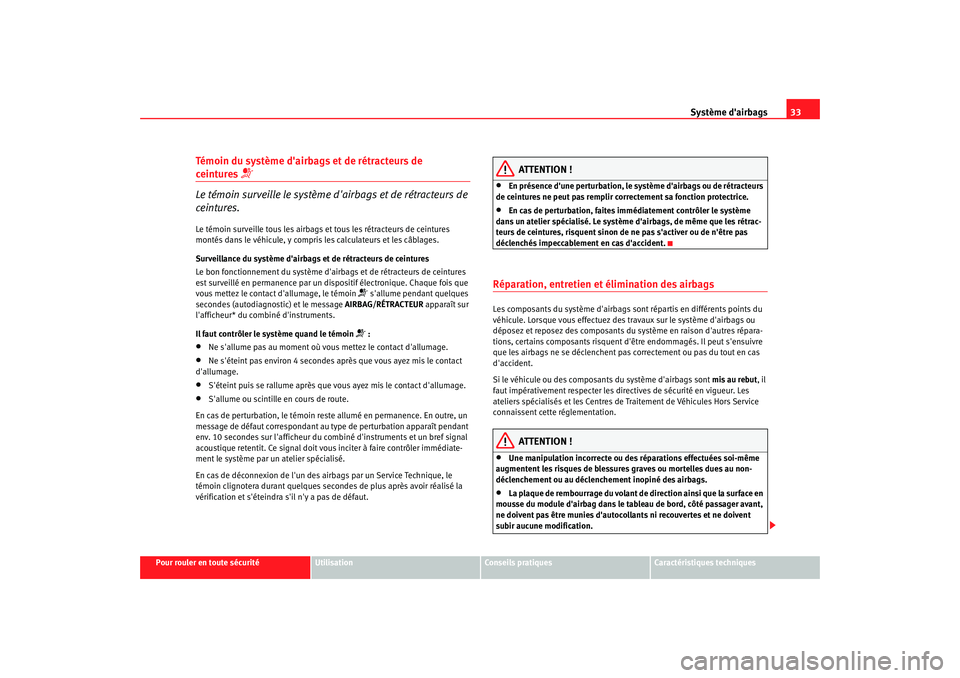

Système d'airbags33
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Témoin du système d'airbags et de rétracteurs de ceintures

Le témoin surveille le système d'airbags et de rétracteurs de
ceintures.Le témoin surveille tous les airbags et tous les rétracteurs de ceintures
montés dans le véhicule, y compris les calculateurs et les câblages.
Surveillance du système d'airbags et de rétracteurs de ceintures
Le bon fonctionnement du système d'airbags et de rétracteurs de ceintures
est surveillé en permanence par un dispositif électronique. Chaque fois que
vous mettez le contact d'allumage, le témoin
 s'allume pendant quelques
secondes (autodiagnostic) et le message AIRBAG/RÉTRACTEUR apparaît sur
l'afficheur* du co mbiné d'instruments.
Il faut contrôler le système quand le témoin

:
•
Ne s'allume pas au moment où vous mettez le contact d'allumage.
•
Ne s'éteint pas environ 4 secondes après que vous ayez mis le contact
d'allumage.
•
S'éteint puis se rallum e après que vous ayez mis le contact d'allumage.
•
S'allume ou scintille en cours de route.
En cas de perturbation, le témoin rest e allumé en permanence. En outre, un
message de défaut correspondant au type de perturbation apparaît pendant
env. 10 secondes sur l'afficheur du combi né d'instruments et un bref signal
acoustique retentit. Ce signal doit v ous inciter à faire contrôler immédiate-
ment le système par un atelier spécialisé.
En cas de déconnexion de l'un des ai rbags par un Service Technique, le
témoin clignotera durant quelques secon des de plus après avoir réalisé la
vérification et s'éteindra s'il n'y a pas de défaut.
ATTENTION !
•
En présence d'une perturbation, le système d'airbags ou de rétracteurs
de ceintures ne peut pas remplir correctement sa fonction protectrice.
•
En cas de perturbation, faites immédiatement contrôler le système
dans un atelier spécialisé. Le système d'airbags, de même que les rétrac-
teurs de ceintures, risquent sinon de ne pas s'activer ou de n'être pas
déclenchés impeccablement en cas d'accident.
Réparation, entretien et élimination des airbagsLes composants du système d'airbags sont répartis en différents points du
véhicule. Lorsque vous effectuez des travaux sur le système d'airbags ou
déposez et reposez des composants du système en raison d'autres répara-
tions, certains composants risquent d'être endommagés. Il peut s'ensuivre
que les airbags ne se déclenchent pas correctement ou pas du tout en cas
d'accident.
Si le véhicule ou des composants du système d'airbags sont mis au rebut, il
faut impérativement respecter les directives de sécurité en vigueur. Les
ateliers spécialisés et les Centres de Traitement de Véhicules Hors Service
connaissent cette réglementation.
ATTENTION !
•
Une manipulation incorrecte ou des réparations effectuées soi-même
augmentent les risques de blessures graves ou mortelles dues au non-
déclenchement ou au déclenchement inopiné des airbags.
•
La plaque de rembourrage du volant de direction ainsi que la surface en
mousse du module d'airbag dans le tableau de bord, côté passager avant,
ne doivent pas être munies d'autocollants ni recouvertes et ne doivent
subir aucune modification.
altea_XL frances.book Seite 33 Fr eitag, 14. September 2007 9:24 09

Système d'airbags
34•

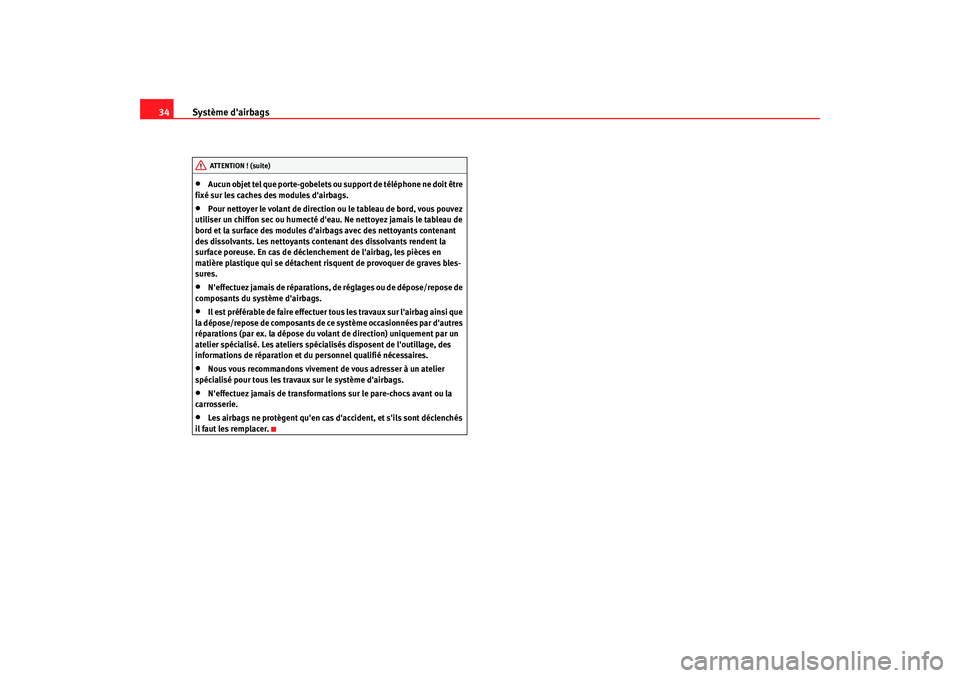

Aucun objet tel que porte-gobelets ou support de téléphone ne doit être
fixé sur les caches des modules d'airbags.
•
Pour nettoyer le volant de direction ou le tableau de bord, vous pouvez
utiliser un chiffon sec ou humecté d'eau. Ne nettoyez jamais le tableau de
bord et la surface des modules d 'airbags avec des nettoyants contenant
des dissolvants. Les nettoyants contenant des dissolvants rendent la
surface poreuse. En cas de déclenchement de l'airbag, les pièces en
matière plastique qui se détachent risquent de provoquer de graves bles-
sures.
•
N'effectuez jamais de réparations, de réglages ou de dépose/repose de
composants du système d'airbags.
•
Il est préférable de faire effectuer tous les travaux sur l'airbag ainsi que
la dépose/repose de composants de ce système occasionnées par d'autres
réparations (par ex. la dépose du vola nt de direction) uniquement par un
atelier spécialisé. Les ateliers spécialisés disposent de l'outillage, des
informations de réparation et du personnel qualifié nécessaires.
•
Nous vous recommandons vivement de vous adresser à un atelier
spécialisé pour tous les travaux sur le système d'airbags.
•
N'effectuez jamais de transformations sur le pare-chocs avant ou la
carrosserie.
•
Les airbags ne protègent qu'en cas d'accident, et s'ils sont déclenchés
il faut les remplacer.ATTENTION ! (suite)
altea_XL frances.book Seite 34 Fr eitag, 14. September 2007 9:24 09

Système d'airbags35
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

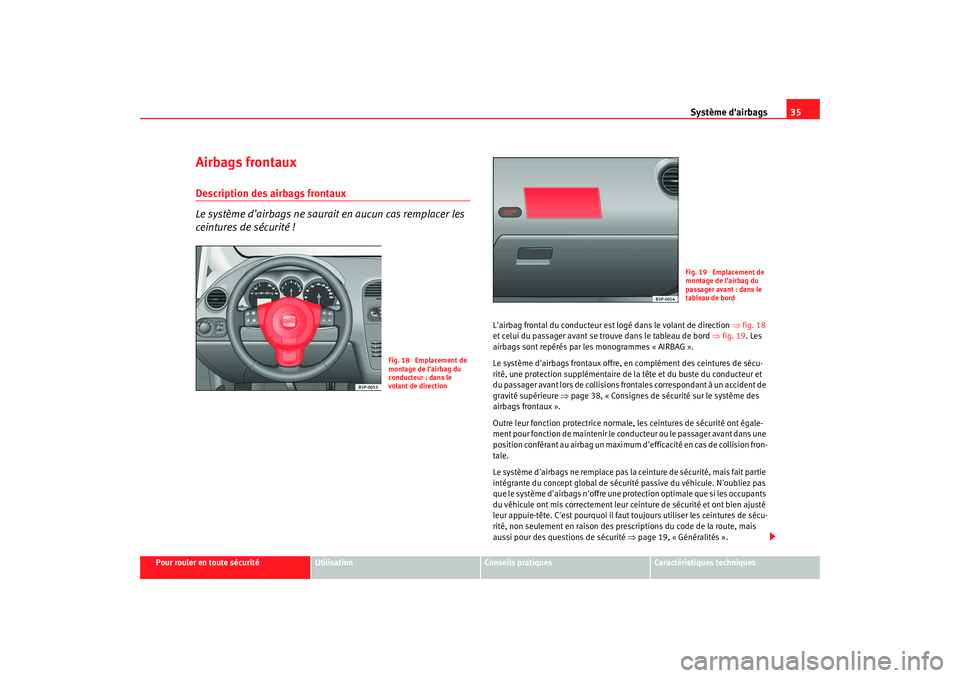

Airbags frontauxDescription des airbags frontaux
Le système d'airbags ne saurait en aucun cas remplacer les
ceintures de sécurité !
L'airbag frontal du conducteur est lo gé dans le volant de direction ⇒fig. 18
et celui du passager avant se trouve dans le tableau de bord ⇒fig. 19. Les
airbags sont repérés par les monogrammes « AIRBAG ».
Le système d'airbags frontaux offre, en complément des ceintures de sécu-
rité, une protection supplémentaire de la tête et du buste du conducteur et
du passager avant lors de collisions frontales correspondant à un accident de
gravité supérieure ⇒page 38, « Consignes de sécurité sur le système des
airbags frontaux ».
Outre leur fonction protectrice normale, les ceintures de sécurité ont égale-
ment pour fonction de maintenir le co nducteur ou le passager avant dans une
position conférant au airbag un maximum d'efficacité en cas de collision fron-
tale.
Le système d'airbags ne remplace pas la ceinture de sécurité, mais fait partie
intégrante du concept global de sécur ité passive du véhicule. N'oubliez pas
que le système d'airbags n'offre une protection optimale que si les occupants
du véhicule ont mis correctement leur cein ture de sécurité et ont bien ajusté
leur appuie-tête. C'est pourquoi il faut toujours utiliser les ceintures de sécu-
rité, non seulement en raison des prescriptions du code de la route, mais
aussi pour des questions de sécurité ⇒page 19, « Généralités ».
Fig. 18 Emplacement de
montage de l'airbag du
conducteur : dans le
volant de direction
Fig. 19 Emplacement de
montage de l'airbag du
passager avant : dans le
tableau de bord
altea_XL frances.book Seite 35 Fr eitag, 14. September 2007 9:24 09

Système d'airbags

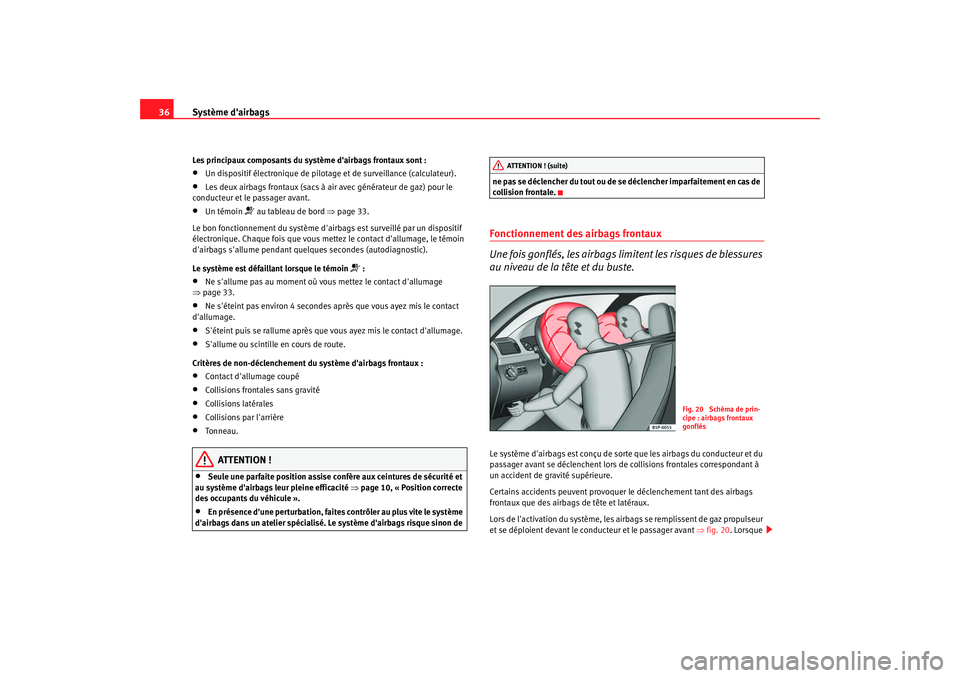

36Les principaux composants du système d'airbags frontaux sont :•
Un dispositif électronique de pilotage et de surveillance (calculateur).
•
Les deux airbags frontaux (sacs à air avec générateur de gaz) pour le
conducteur et le passager avant.
•
Un témoin
 au tableau de bord ⇒page 33.
Le bon fonctionnement du système d'airbags est surveillé par un dispositif
électronique. Chaque fois que vous mett ez le contact d'allumage, le témoin
d'airbags s'allume pendant quel ques secondes (autodiagnostic).
Le système est défaillant lorsque le témoin

:
•
Ne s'allume pas au moment où v ous mettez le contact d'allumage
⇒ page 33.
•
Ne s'éteint pas environ 4 secondes après que vous ayez mis le contact
d'allumage.
•
S'éteint puis se rallume après que v ous ayez mis le contact d'allumage.
•
S'allume ou scintille en cours de route.
Critères de non-déclenchement du système d'airbags frontaux :
•
Contact d'allumage coupé
•
Collisions frontales sans gravité
•
Collisions latérales
•
Collisions par l'arrière
•
To n n ea u .
ATTENTION !
•
Seule une parfaite position assise confère aux ceintures de sécurité et
au système d'airbags leur pleine efficacité ⇒page 10, « Position correcte
des occupants du véhicule ».
•
En présence d'une perturbation, faites contrôler au plus vite le système
d'airbags dans un atelier spécialisé. Le système d'airbags risque sinon de ne pas se déclencher du tout ou de se déclencher imparfaitement en cas de
collision frontale.
Fonctionnement des airbags frontaux
Une fois gonflés, les airbags li
mitent les risques de blessures
au niveau de la tête et du buste.Le système d'airbags est conçu de sorte que les airbags du conducteur et du
passager avant se déclenchent lors de collisions frontales correspondant à
un accident de gravité supérieure.
Certains accidents peuvent provoquer le déclenchement tant des airbags
frontaux que des airbags de tête et latéraux.
Lors de l'activation du système, les airbags se remplissent de gaz propulseur
et se déploient devant le conducteur et le passager avant ⇒ fig. 20. Lorsque
ATTENTION ! (suite)
Fig. 20 Schéma de prin-
cipe : airbags frontaux
gonflés
altea_XL frances.book Seite 36 Fr eitag, 14. September 2007 9:24 09

Système d'airbags37
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

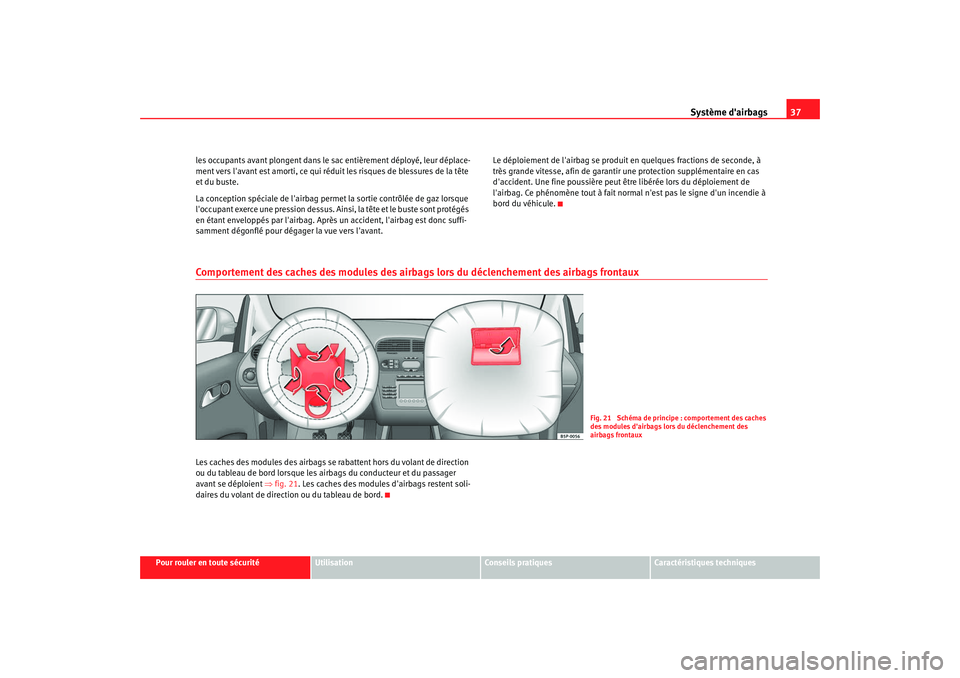

les occupants avant plongent dans le sac entièrement déployé, leur déplace-
ment vers l'avant est amorti, ce qui réduit les risques de blessures de la tête
et du buste.
La conception spéciale de l'airbag perm
et la sortie contrôlée de gaz lorsque
l'occupant exerce une pression dessus. Ainsi, la tête et le buste sont protégés
en étant enveloppés par l'airbag. Après un accident, l'airbag est donc suffi-
samment dégonflé pour dégager la vue vers l'avant. Le déploiement de l'airbag se produit en quelques fractions de seconde, à
très grande vitesse, afin de garantir une protection supplémentaire en cas
d'accident. Une fine poussière peut êt
re libérée lors du déploiement de
l'airbag. Ce phénomène tout à fait norm al n'est pas le signe d'un incendie à
bord du véhicule.
Comportement des caches des modules des airbag s lors du déclenchement des airbags frontauxLes caches des modules des airbags se rabattent hors du volant de direction
ou du tableau de bord lorsque les airbags du conducteur et du passager
avant se déploient ⇒fig. 21 . Les caches des modules d'airbags restent soli-
daires du volant de direction ou du tableau de bord.
Fig. 21 Schéma de principe : comportement des caches
des modules d'airbags lors du déclenchement des
airbags frontaux
altea_XL frances.book Seite 37 Fr eitag, 14. September 2007 9:24 09

Système d'airbags

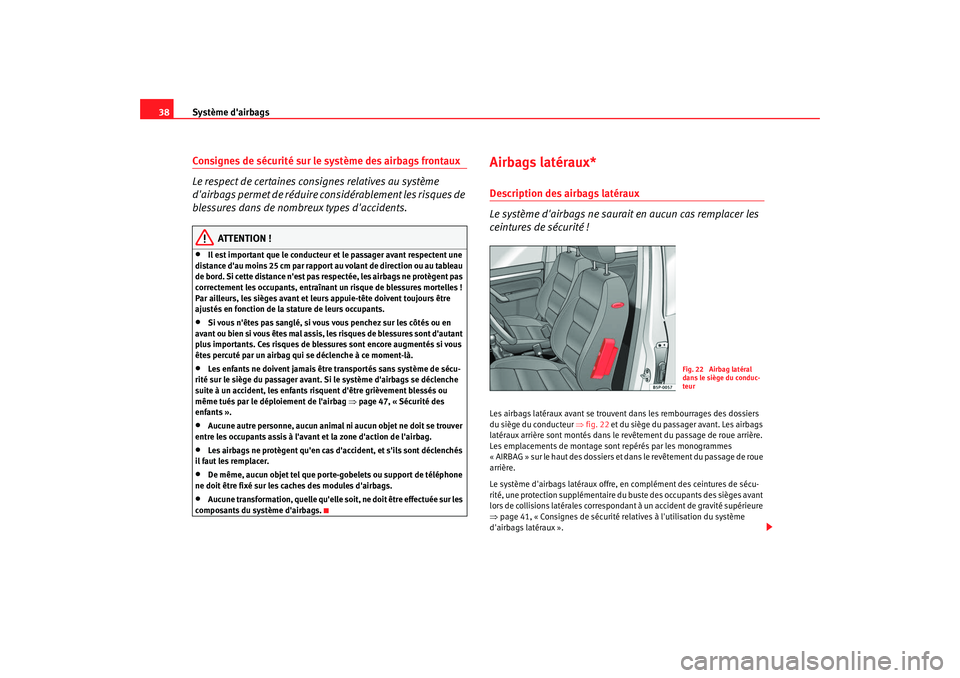

38Consignes de sécurité sur le système des airbags frontaux
Le respect de certaines cons ignes relatives au système
d'airbags permet de réduire considérablement les risques de
blessures dans de nombreux types d'accidents.
ATTENTION !
•
Il est important que le conducteur et le passager avant respectent une
distance d'au moins 25 cm par rapport au volant de direction ou au tableau
de bord. Si cette distance n'est pas respectée, les airbags ne protègent pas
correctement les occupants, entraînant un risque de blessures mortelles !
Par ailleurs, les sièges avant et leurs appuie-tête doivent toujours être
ajustés en fonction de la stature de leurs occupants.
•
Si vous n'êtes pas sanglé, si vous vous penchez sur les côtés ou en
avant ou bien si vous êtes mal assis, les risques de blessures sont d'autant
plus importants. Ces risques de blessu res sont encore augmentés si vous
êtes percuté par un airbag qui se déclenche à ce moment-là.
•
Les enfants ne doivent jamais être transportés sans système de sécu-
rité sur le siège du passager avant. Si le système d'airbags se déclenche
suite à un accident, les enfants risquent d'être grièvement blessés ou
même tués par le déploiement de l'airbag ⇒page 47, « Sécurité des
enfants ».
•
Aucune autre personne, aucun animal ni aucun objet ne doit se trouver
entre les occupants assis à l'avant et la zone d'action de l'airbag.
•
Les airbags ne protègent qu'en cas d'accident, et s'ils sont déclenchés
il faut les remplacer.
•
De même, aucun objet tel que porte-gobelets ou support de téléphone
ne doit être fixé sur les caches des modules d'airbags.
•
Aucune transformation, quelle qu'elle soit, ne doit être effectuée sur les
composants du système d'airbags.
Airbags latéraux*Description des airbags latéraux
Le système d'airbags ne saurait en aucun cas remplacer les
ceintures de sécurité !Les airbags latéraux avant se trouvent dans les rembourrages des dossiers
du siège du conducteur ⇒fig. 22 et du siège du passager avant. Les airbags
latéraux arrière sont montés dans le revêtement du passage de roue arrière.
Les emplacements de montage so nt repérés par les monogrammes
« AIRBAG » sur le haut des dossiers et da ns le revêtement du passage de roue
arrière.
Le système d'airbags latéraux offre, en complément des ceintures de sécu-
rité, une protection supplémentaire du buste des occupants des sièges avant
lors de collisions latérales correspondant à un accident de gravité supérieure
⇒ page 41, « Consignes de sécurité relatives à l'utilisation du système
d'airbags latéraux ».
Fig. 22 Airbag latéral
dans le siège du conduc-
teur
altea_XL frances.book Seite 38 Fr eitag, 14. September 2007 9:24 09
